Servicios de escaneo  láser 3D & modelos As-Built

Reconstruimos la geometría de elementos e infraestructuras mediante escáner láser 3D

Generación de modelos Autodesk Revit, Graphisoft Archicad y otros para soluciones BIM

Generamos planos tanto en 3D como en 2D con estricta adherencia a los más elevados estándares de dibujo técnico. Empleando tecnología de escaneo láser, capturamos nubes de puntos que sirven como base para la documentación tridimensional y bidimensional de diversos elementos arquitectónicos, de ingeniería e industriales.

Los modelos resultantes son procesados mediante las herramientas de software ampliamente reconocidas en el mercado, tales como Autodesk Revit, Graphisoft Archicad, Navisworks, Tekla, Solidworks, entre otros, para convertirse en modelos 3D listos para BIM.

En Scanphase, producimos modelos BIM 3D integrales y ricos en información a partir de los datos de las nubes de puntos. Nuestros servicios de escaneado láser y Scan to BIM son altamente demandados gracias a nuestra extensa experiencia en la ejecución de proyectos de modelado basados en nubes de puntos a lo largo de varios años.

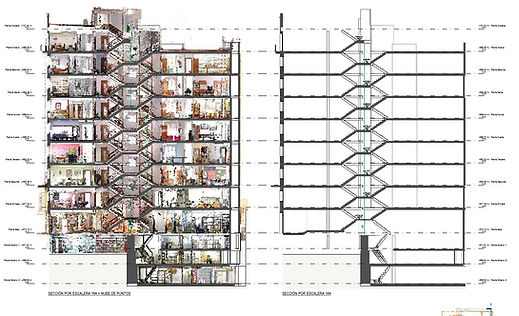

Nube de puntos a Autodesk Revit mediante escaneo láser de edificios (Arquitectura y estructura), Scan to BIM, Barcelona, España

Modelo de nube de puntos (fachadas y exteriores) a Autodesk Revit

Nube de puntos a Autodesk Revit mediante escaneo láser de edificios (Edificios completos), Scan to BIM, Barcelona, España

Modelo de nube de puntos (interiores y estructuras) a Autodesk Revit

Captura de edificaciones con máximo detalle mediante escaneado láser 3D

La tecnología de escaneo láser 3D en manos de nuestros expertos nos permite capturar su sitio con extremo detalle. Las soluciones de escaneado láser 3D y visualización 3D son una forma más precisa y eficiente de respaldar su planificación, diseño y construcción. Nuestro servicio de escaneo convierte la realidad en datos inmersivos que pueden catapultar sus conjeturas de información a la certeza. Si Ud. no está familiarizado con el uso de los datos de escaneo 3D, nuestros expertos saben cómo convertir los datos en los resultados deseados. No sólo escaneamos, entregamos soluciones.

Nuestros profesionales inician su proyecto con un el objetivo requerido. Uno o varios especialistas de campo ejecutarán un plan de escaneado en el sitio que consta de uno a miles de escaneos individuales. Cada escaneo puede llevar de minutos a horas y se pueden recopilar miles de millones de puntos, todo con una precisión extrema. Luego, los datos se procesan en nuestra oficina y se transforman en un solo objeto 3D consolidado, generalmente en forma de nube de puntos o malla.

Si su proyecto requiere documentación conforme a obra, nuestro equipo interno de diseño y modelado trabaja con los archivos de nube de puntos 3D y los convierte de manera experta en modelos 2D y 3D según sea necesario. El resultado final convierte sus datos en el formato deseado, ya sea un archivo de nube de puntos (rcp, E57, fls), malla (stp, obj), AutoCAD, Autodesk Revit, Graphisoft Archicad, Solidworks, Navisworks y otros. Todos sus documentos completados son accesibles a través de la nube.

Nube de puntos obtenida mediante escaneo láser, escáner láser para ingeniería inversa, Escaneo 3D to BIM (Building information modelling), CAD, arquitectura, Ingeniería, Escaneo 3D Edificios completos, Archicad (Barcelona, Madrid, Valencia, Zaragoza, Sevilla, Cádiz, Tarragona), España

Modelo de nube de puntos obtenido con escaneo láser

Modelado LOD 100 BIM de Nube de puntos obtenida mediante escaneo láser para ingeniería inversa, Scanto BIM (Building information modelling), arquitectura, Ingeniería, Escaneo 3D Edificios completos en Revit o Archicad (Barcelona, Madrid, Valencia, Zaragoza, Sevilla, Cádiz, Tarragona), España

Modelo Revit - LOD 100 BIM

Modelado LOD 200 BIM de Nube de puntos obtenida mediante escaneo láser para ingeniería inversa, Scanto BIM (Building information modelling), arquitectura, Ingeniería, Escaneo 3D Edificios completos en Revit o Archicad (Barcelona, Madrid, Valencia, Zaragoza, Sevilla, Cádiz, Tarragona), España

Modelo Revit - LOD 200 BIM

Modelado LOD 300 BIM de Nube de puntos obtenida mediante escaneo láser para ingeniería inversa, Scanto BIM (Building information modelling), arquitectura, Ingeniería, Escaneo 3D Edificios completos en Revit o Archicad (Barcelona, Madrid, Valencia, Zaragoza, Sevilla, Cádiz, Tarragona), España

Modelo Revit - LOD 300 BIM

Modelos de nubes de puntos y su relación con el LOD (Level of Development) en BIM

Al desarrollar un proyecto BIM (Building Information Modeling) a partir de un mode lo de nube de puntos obtenido mediante escáner láser nos plantearnos el nivel de desarrollo se requiere. El LOD “Level of detail” o “Level of development”, hace referencia al nivel de definición o desarrollo de un modelado en un proyecto BIM.

El American Institute of Archited (AIA) plantea el desarrollo del modelo de información para un edificio mediante niveles de desarrollo, estos son los llamados LOD, estos niveles estarán relacionados con el modelo de nube de puntos de la siguiente manera:

Modelo BIM LOD 100 de Nube de puntos obtenida mediante escaneo láser para ingeniería inversa, Scanto BIM (Building information modelling), arquitectura, Ingeniería, Escaneo 3D Edificios completos en Autodesk Revit o Archicad (Barcelona, Madrid, Valencia, Zaragoza, Sevilla, Cádiz, Tarragona), España
Modelo BIM LOD 200 de Nube de puntos obtenida mediante escaneo láser para ingeniería inversa, Scanto BIM (Building information modelling), arquitectura, Ingeniería, Escaneo 3D Edificios completos en Autodesk Revit o Archicad (Barcelona, Madrid, Valencia, Zaragoza, Sevilla, Cádiz, Tarragona), España
Modelo BIM LOD 300 de Nube de puntos obtenida mediante escaneo láser para ingeniería inversa, Scanto BIM (Building information modelling), arquitectura, Ingeniería, Escaneo 3D Edificios completos en Autodesk Revit o Archicad (Barcelona, Madrid, Valencia, Zaragoza, Sevilla, Cádiz, Tarragona), España

LOD 100 - Diseño conceptual

Desarrolla un modelo de nivel básico para representar información básica relacionada con un concepto como el área, volumen, ubicación, altura y orientación de elementos.

Se trata de un nivel de aspecto físico, propuesta visual o de diseño conceptual que viene a equivaler a un 20% de la cantidad de información total posible.

LOD 200 - Diseño esquemático

Define un modelo general con valores aproximados para cada elemento. Información como cantidades, tamaño, forma, orientación y ubicación junto con otra información no geométrica se asocia con cada elemento del modelo.

Los elementos de modelado deben construirse con una tolerancia de variación de 30 mm de la nube de puntos

LOD 300 - Diseño detallado

Describe modelos y dibujos precisos con ensamblajes específicos, cantidades precisas, tamaño, forma y ubicación precisos. La etapa ayuda a crear un modelo en detalle con toda la información sobre diferentes elementos definidos con precisión.

Los elementos de modelado deben construirse con una tolerancia de variación de 10 mm de la nube de puntos

Modelo BIM LOD 350 de Nube de puntos obtenida mediante escaneo láser para ingeniería inversa, Scanto BIM (Building information modelling), arquitectura, Ingeniería, Escaneo 3D Edificios completos en Autodesk Revit o Archicad (Barcelona, Madrid, Valencia, Zaragoza, Sevilla, Cádiz, Tarragona), España
Modelo BIM LOD 400 de Nube de puntos obtenida mediante escaneo láser para ingeniería inversa, Scanto BIM (Building information modelling), arquitectura, Ingeniería, Escaneo 3D Edificios completos en Autodesk Revit o Archicad (Barcelona, Madrid, Valencia, Zaragoza, Sevilla, Cádiz, Tarragona), España
Modelo BIM LOD 500 de Nube de puntos obtenida mediante escaneo láser para ingeniería inversa, Scanto BIM (Building information modelling), arquitectura, Ingeniería, Escaneo 3D Edificios completos en Autodesk Revit o Archicad (Barcelona, Madrid, Valencia, Zaragoza, Sevilla, Cádiz, Tarragona), España

LOD 350 - Documentación de construcción

Define cómo interactúan los diferentes elementos con otros elementos y sistemas con la ayuda de gráficos y definiciones documentadas. Es un nivel equivalente al anterior, pero incluyendo la detección de interferencias entre distintos elementos. Este nivel modifica la totalidad del proyecto respecto al 300 según los criterios definidos.

LOD 400 - Fabricación y montaje

En esta etapa, todos los elementos se definen como ensamblajes específicos con información detallada y completa sobre el ensamblaje, los detalles y la fabricación. Además, los detalles sobre la cantidad, el tamaño, la forma, la orientación, la ubicación y la información no geométrica también se adjuntan al modelo.

Los elementos de modelado deben construirse con una tolerancia de variación < 10 mm de la nube de puntos

LOD 500 As-built

La etapa as-built permite modelar todos los elementos como ensamblajes construidos, es decir, cómo aparecerán en la vida real. Esta etapa puede definir información sobre mantenimiento y operación y se adjuntan diferentes tipos de información real y precisa a los elementos.
