Graphisoft ArchiCAD puede ser utilizado tanto por arquitectos como por ingenieros para planificar la estética y los aspectos técnicos de un proyecto de construcción. Sin embargo, los arquitectos lo prefieren para sus proyectos debido a que los elementos se pueden personalizar fácilmente para las necesidades arquitectónicas. Por ejemplo, un muro compuesto tiene muchas capas con diferentes configuraciones como grosor, materiales, etc. Como el software fue desarrollado para adap

ArchiCAD is a BIM and CAD architectural program from Graphisoft. Those familiar with the program know how useful ArchiCAD is when it comes to dealing with the aesthetic and technical aspects of the building design process. Architecture firms around the world are convinced that instead of spending money on the slow and expensive method of manual measurement, it is cheaper, more reliable, and definitely faster to create models of point clouds obtained by laser scanning. Scanpha

BIM (Building Information Modeling) es el proceso de diseño de un edificio en colaboración con un solo sistema coherente de modelos de computadora en 3D, en lugar de conjuntos múltiples de diagramas separados. Esto conlleva enormes ahorros de tiempo y recursos, una estimación más precisa y menos errores y alteraciones debido a la pérdida de datos. Los datos BIM se pueden utilizar para la administración y el mantenimiento continuos del edificio. El campo del diseño de la const

Scan to BIM emplea el escáner láser 3D para realizar una captura precisa de las condiciones existentes. Los datos escaneados se importan a un entorno de modelado BIM donde se crean los modelos “As-built”, que puede ser Autodesk Revit, Archicad, u otros. Este proceso consta de 3 fases principales: 1. Captura de la información mediante escaneo laser 3D: Se realiza en sitio con el escáner donde el equipo analiza mediante un haz láser la distancia hacia los elementos que lo rodea

La precisión es una preocupación clave cuando se realiza un escaneo láser para generar nubes de puntos. Las especificaciones del trabajo limitan las tasas de error aceptables a unos pocos milímetros. Hay cuatro fuentes de error en las nubes de puntos: Capacidades inherentes del escáner láser: Incluso los mejores escáneres no son perfectos. Todos los escáneres tienen una capacidad de precisión inherente máxima vinculada a la distancia. Esto a menudo oscila alrededor de +/- 1 m

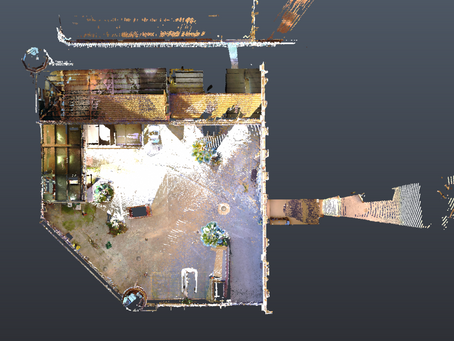

Scan to BIM (o nube de puntos a BIM) es la práctica de usar escáneres láser 3D para construir esquemas BIM de espacios existentes. Por ejemplo, se puede visitar un lugar para previsto para una construcción o renovación, y recolectar puntos de datos para construir una representación hiperprecisa de ese espacio físico utilizando herramientas digitales. Esos datos de escaneo se pueden usar para crear un modelo BIM tal como está construido de una estructura existente, o formar la

Las estructuras grandes, complejas, con geometría única y métodos de construcción singulares generalmente requieren un enfoque diferente para el escaneo láser 3D debido a los grandes espacios abiertos. Este enfoque es especialmente crucial para garantizar que los escaneos digitales de alta definición tengan un ajuste y una alineación precisos. Aquí un ejemplo de unos de nuestros últimos trabajos que consistieron en la captura mediante escáner láser de todas las cubiertas desd
